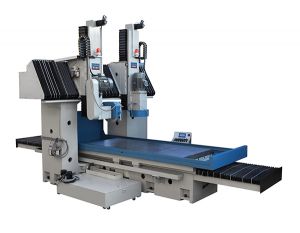

平面磨床加工的装夹方法?多见的垫圈、摩擦片、样板、薄板等薄片零件,因为刚性差、散热困难、热处理后弯曲,装夹时导致夹紧变形,磨削时易翘曲,一般选用磁力吸盘在平面磨床上磨削加工,磨削完成后,去掉磁性吸引力,薄片工件恢复原状,难以保证加工精度。如选用以下几种装夹方法,保证薄片工件在清闲状态下进行定位与夹紧,运用双端面进行磨削加工,可获得超卓效果,满意零件加工精度需求。
1 垫弹性垫片装夹方法在平面磨床上磨削上述薄片工件时,选用弹性夹紧安排,使薄片工件在清闲状态下完成定位与夹紧。在工件与磁性作业台之间垫一层0.5mm厚的橡胶,当工件受磁性吸引力效果时,橡胶被紧缩,弹性变形变小,然后可磨削出工件的平直平面。重复磨削几回,可满意加工精度需求。
2 用暂时方法加强薄片工件的刚性选用环氧树脂结合剂,将薄片工件在清闲状态下粘到一块平板上。平板连同薄片一同放到磁力吸盘上。磨平薄片一端平面后,再将薄片工件从平板上取下来,以磨平的一面放到磁力吸盘上,再磨削薄片工件的另一端平面。因为环氧树脂在未硬化之前有流动性,它可以填平薄片工件与平板之间的空位。当环氧树脂硬化后,工件与平板粘结在一同,变成一个全体,然后大大增强了工件的刚性。在磁力吸引下,薄片工件不会发生夹紧变形,为磨削出平直平面发清楚条件。也可用厚油脂代替环氧树脂填充薄片工件与磁力吸盘之间的空位,增强工件的刚性,相同可以收到超卓的效果。
3 机械装夹方运用平面磨床附件中的平口钳将薄片工件借磁性作业台把小型平口钳吸住,因为平口钳有必定高度,因而,钳口受磁力小。选用进给量逐步削减的方法磨平薄片工件一平面后取下,这时把已磨好的一平面放到磁性作业台上,再进行磨削薄片工件的另一平面,重复磨削几回,两平面的平面度抵达需求。
4 真空装夹方法运用大气的压力装夹薄片工件来进行磨削加工。其作业原理为:夹详细上设有橡胶密封圈,把薄片工件放在橡胶密封圈上,然后使工件与夹详细之间构成密封腔。用真空泵将室内空气从抽气孔抽出,这时工件被夹紧。因为夹紧力小,可选用圆周磨削方法进行磨削加工。当磨削好薄片工件一端平面后,磨削薄片工件另一端平面时,可选用上述方法进行,相同可得到满意的效果。
